Мотор 2.4л (2AZ) устанавливался на Тойотах Рав 4 3-го поколения. Это рядный бензиновый 4-х цилиндровый, 16-клапанный мотор с приводом ГРМ посредством роликовой цепи. Выпускалось несколько модификаций, отличающихся характеристиками:

Мощность, л.с.

Крутящий момент, Нм

Обороты макс. момента, об/мин

149

187

4400

160

218

3800

162

220

4000

170

224

4000

Агрегат имеет очень сложное устройство и требует обслуживания опытными мотористами, знакомыми с его особенностями:

1) Для уравновешивания сил инерции в «движке» установлены балансиры, которые вращаются шестернями в противоположные стороны в 2 раза быстрее коленвала.

2) Блок цилиндров оснащен масляными форсунками для охлаждения поршней и поддержания смазки зеркала цилиндров.

3) Масляный насос приводится цепью.

4) Цепной привод ГРМ смазывается жиклером, для натяжения используется пружина и давление масла.

5) Клапаны имеют увеличенную высоту подъема. Регулировка зазоров выполняется только подбором толкателей необходимой толщины (35 размеров с шагом 0.02мм, от 5.06 мм до 5.74 мм), что и сложно, и дорого.

Порядок работ

Ремонт 2.4-литрового мотора подразделяется на текущий, средний и капитальный.

Первый предусматривает устранение мелких неисправностей и настройку в ходе эксплуатации. Это может быть регулировка клапанов, замена прокладки клапанной крышки и прочие незначительные проблемы.

При более серьезной поломке выполняется замена:

  • поршней,
  • поршневых колец,
  • шатунных вкладышей,
  • масляного насоса,
  • элементов ГРМ,
  • сальников коленвала и распредвалов.

Самостоятельное либо неквалифицированное вмешательство может привести к тяжелым последствиям после запуска или непродолжительной эксплуатации.

Обращайтесь в нашу сеть специализированных автосервисов Тойота. Все работы выполнят опытные мотористы, прошедшие дополнительное обучение. На запасные части для Рав 4 и работы по их установке мы обязательно даем гарантии качества.


Цены на ремонт двигателя 2.4 Тойота Рав 4


Замена кислородного датчика
от 1'000 руб.
Замена прокладки клапанной крышки
от 2'400 руб.

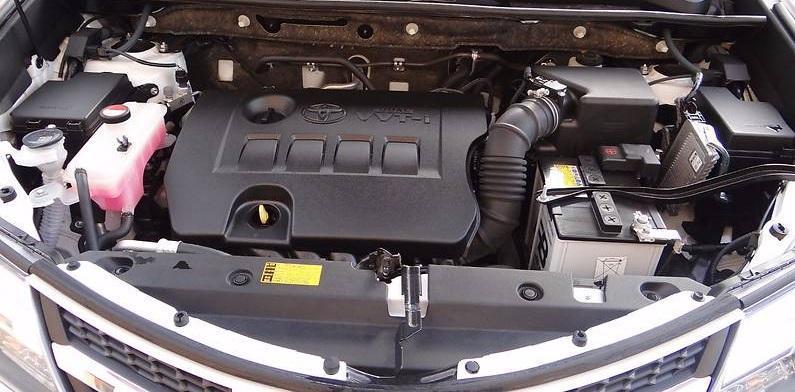

мотор vvt-i

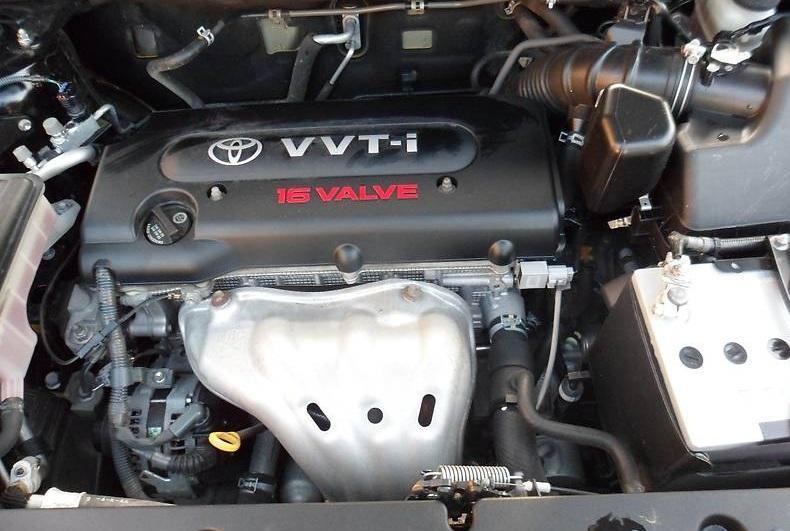

двигатель на Тойоте

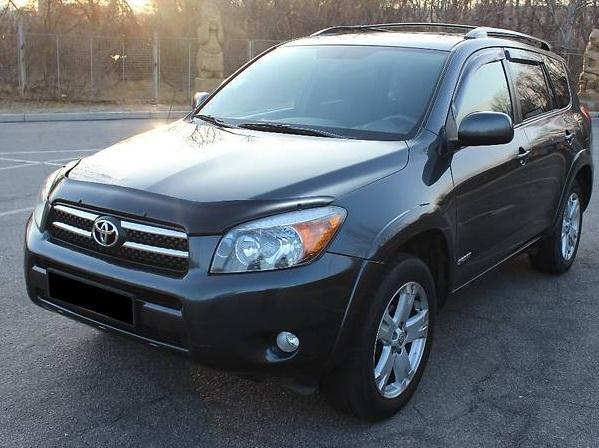

Рав 4 на улице
